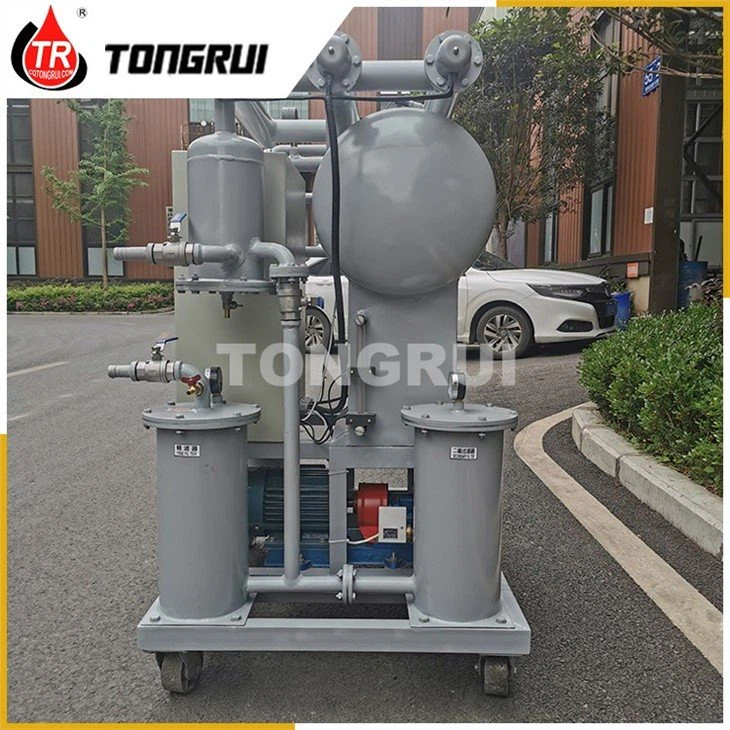

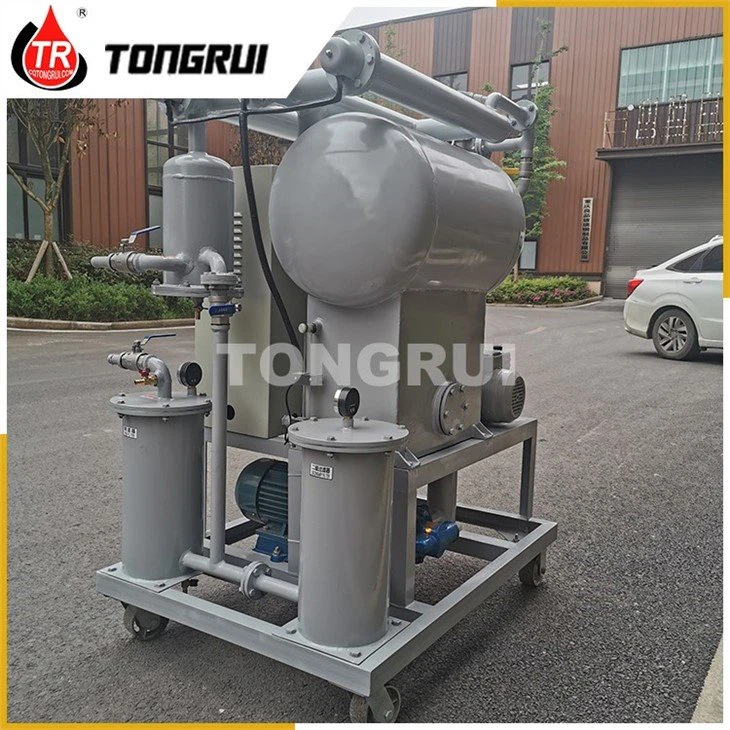

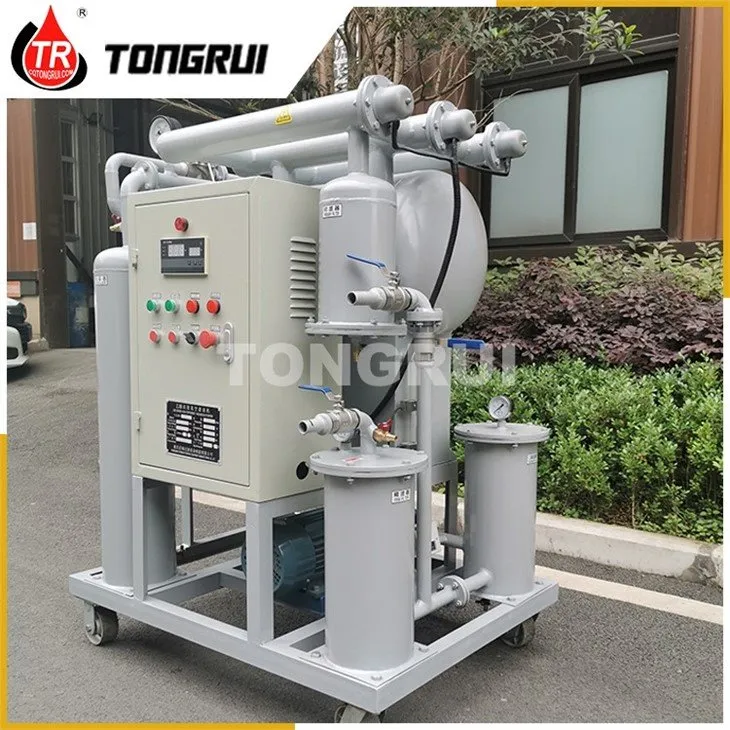

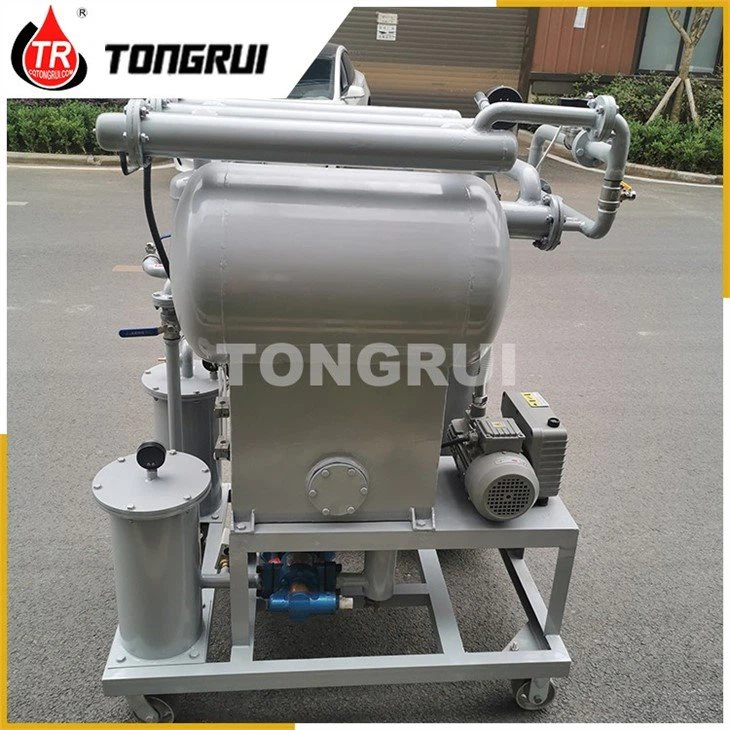

واحد فیلتر روغن ترانسفورماتور

محدوده استفاده

واحد فیلتراسیون روغن ترانسفورماتور سری ZJB عمدتا برای بهبود خواص روغن عایق، روغن ترانسفورماتور استفاده می شود. این می تواند آب، گاز، ناخالصی ها و غیره را به طور موثر و سریع از روغن عایق، روغن برق و روغن ترانسفورماتور حذف کند تا عملکرد ترانسفورماتورها، قطع کننده های مدار، سلف های متقابل، کابل و خازن هایی که دارای سیستم عایق هستند، افزایش یابد.

یادداشت های کاری آنلاین:

اولین مورد آماده سازی است:

1. روغن واجد شرایط را با 5-6 درصد روغن ترانسفورماتور آماده کنید و آن را در کنار فیلتر روغن قرار دهید.

2. پورت دریچه تخلیه روغن در پایین ترانسفورماتور باید با لوله ورودی روغن فیلتر روغن مطابقت داشته باشد.

3. واحد فیلتر روغن ترانسفورماتور باید مجهز به روغن واجد شرایط 1/2 لوله استاندارد روغن مخزن خلاء باشد (مقدار مقاومت فشار بیشتر یا مساوی 50 کیلو ولت).

4. پوشش بالش روغن ترانسفورماتور را باز کنید، لوله خروجی روغن فیلتر روغن را در سطح روغن روی بالش روغن قرار دهید و سپس پوشش بالش روغن را با کاغذ فیلتر یا فیلم تمیز ببندید.

5. لوله ورودی روغن فیلتر روغن را داخل درام روغن تهیه شده با روغن واجد شرایط قرار دهید.

6. شیر تخلیه روغن در پایین ترانسفورماتور را باز کنید و 3-5 درصد روغن ترانسفورماتور را تخلیه کنید (روغن 3-5 درصد عمدتاً ناخالصی و آب است که باید جداگانه وصل و تخلیه شود).

7. همزمان با مرحله 6، فیلتر روغن باید به یک خلاء بالا (حداقل -0.09MPa) تبدیل شود و سطح روغن بالش روغن ترانسفورماتور باید بلافاصله پر شود.

8. When the oil drain valve at the bottom of the transformer discharges 3 to 5 percent of the "waste oil", connect the oil inlet pipe of the oil filter to the oil drain valve;

9. در این زمان، واحد فیلتر روغن ترانسفورماتور می تواند به طور معمول کار کند.

مشخصات فنی
